Het nieuwe duurzame paviljoen voor Fikkersdries is een elegant en ingetogen architectonisch hoogstandje, zorgvuldig ingebed in het landschap aan de zuidrand van het Veluwe-massief bij Driel. Het paviljoen is gerealiseerd door een integrale samenwerking binnen IA Groep, waarbij ontwerpers, ingenieurs en (landschaps)architecten samen een oplossing hebben ontwikkeld die duurzaamheid, functionaliteit en ruimtelijke kwaliteit combineert. In samenwerking met Vitens en de aannemerscombinatie Zuiver is gezamenlijk het ontwerp en de uitvoering van leidingen, pompen, filters en de gebouwde omgeving verder uitgewerkt.

Ontwerpuitdagingen

De complexiteit van het project is groot, het ondergrondse netwerk van leidingen is een wirwar als gevolg van verschillende uitbreidingen door de tijd heen. Daarnaast moet de continuïteit van de drinkwaterproductie door het huidige station worden gewaarborgd tijdens de bouw.
Een belangrijk aandachtspunt was de onbekende kwaliteit van het ruwe water bij de uitbreiding, wat mogelijke aanvullende zuiveringsprocessen en daarmee extra gebouwen vereist. Deze uitdagingen vroegen om een flexibele en schaalbare ontwerpbenadering, waarbij technische vereisten en landschappelijke integratie hand in hand gaan.

Architectonisch ontwerp en landschappelijke inpassing

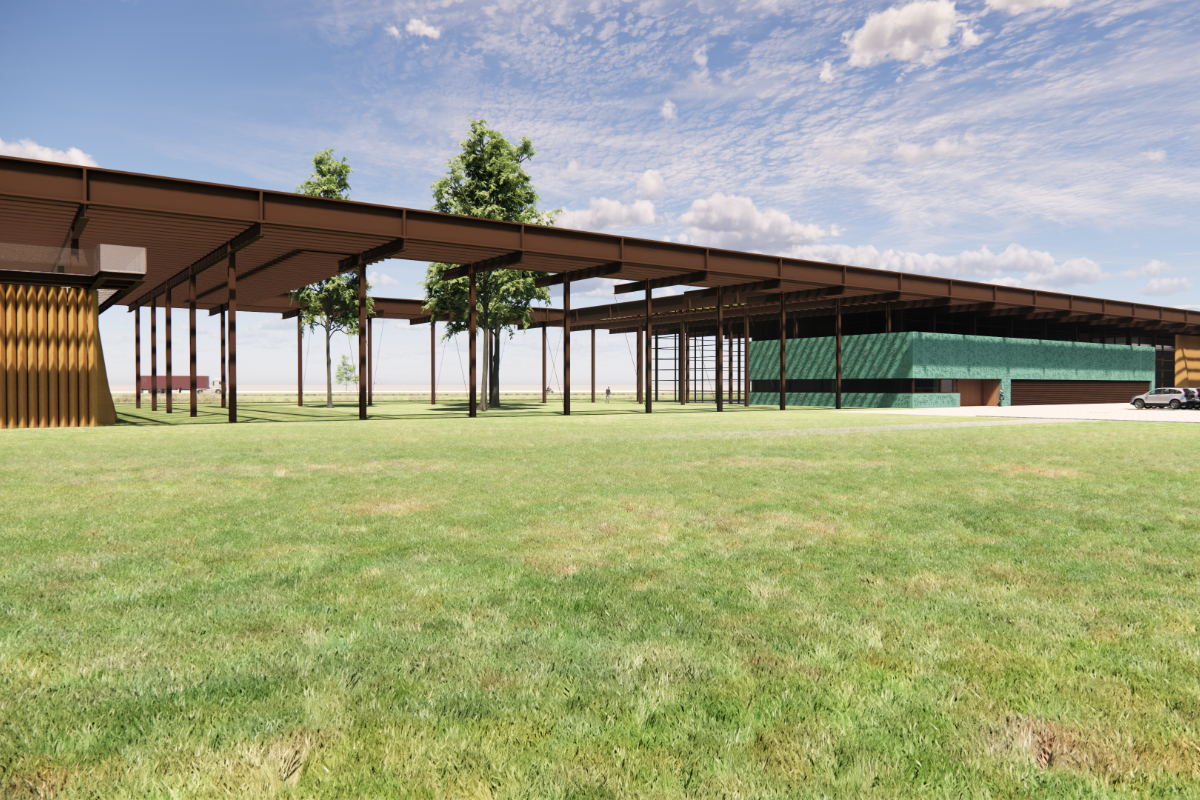

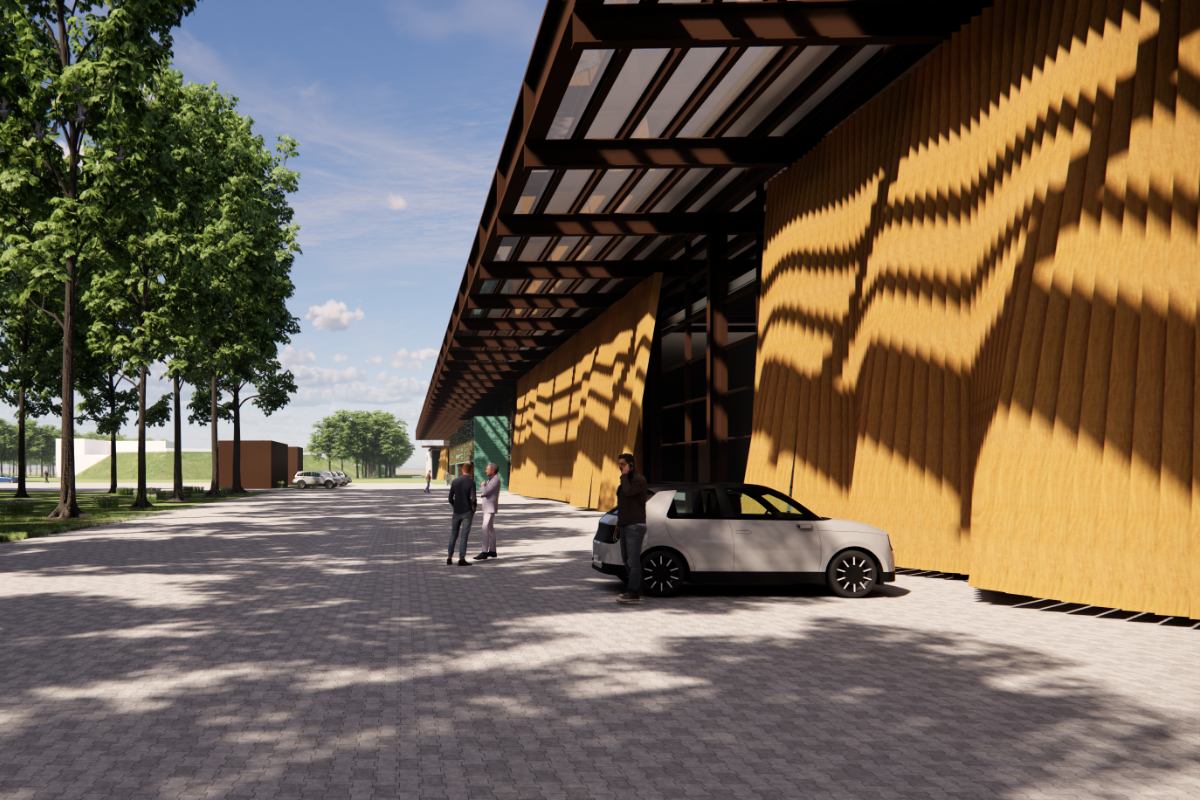

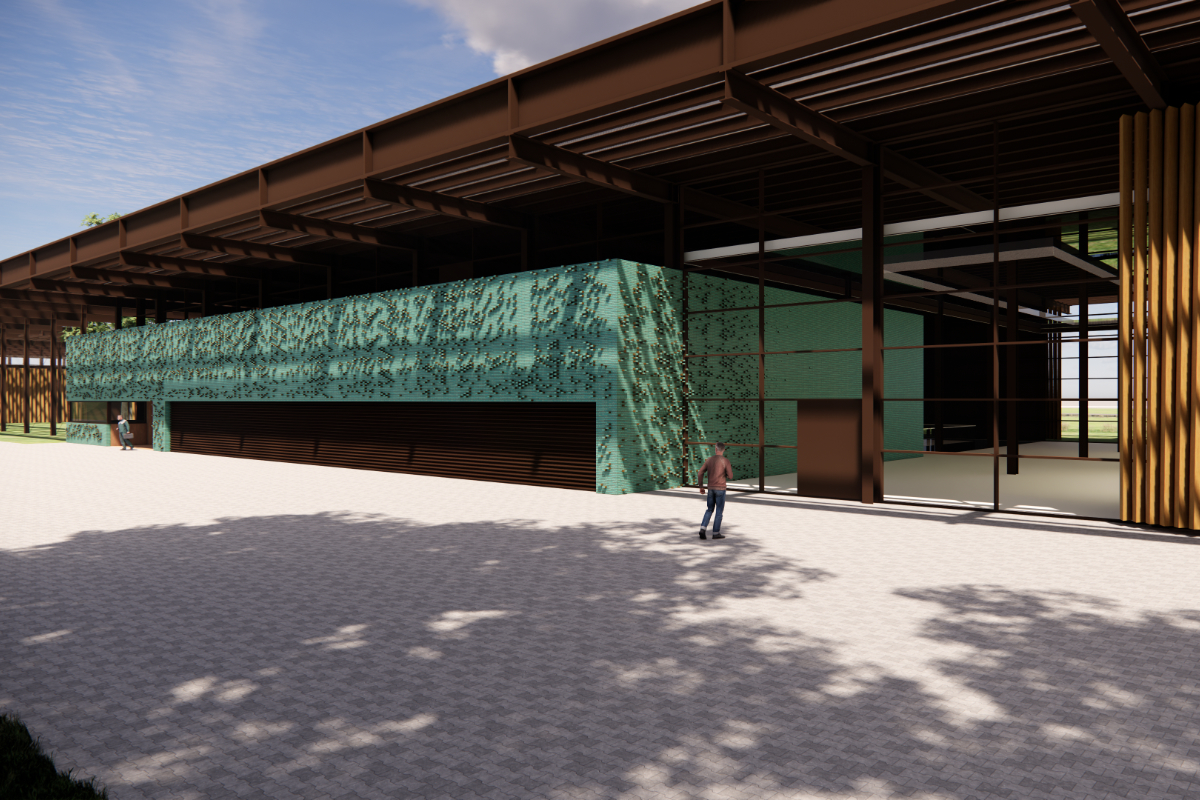

Het basisvolume is zodanig gestructureerd en gerangschikt dat een langgerekt, architectonisch paviljoenachtig gebouw ontstaat, waarin functionaliteit en transparantie centraal staan; door het programma op te delen in secties en te verbinden met zogenaamde koppelzones, is een slank, licht en luchtig architectonisch geheel gecreëerd, overdekt door een groot, overstekend dak. De transparante gevels brengen daglicht diep het gebouw binnen en geven een inkijk in de werking van de installaties. Het biedt medewerkers daarmee ook een lichte werkomgeving, waarin daglicht en zicht op de seizoenen bijdragen aan hun welzijn en inspiratie. Met deze architectonische visie en opzet onderscheidt het gebouw zich van vergelijkbare industriële gebouwen die volgens een meer traditionele lijn worden vormgegeven. Het benadrukt de toewijding van Vitens aan de omgeving, de natuur en aan een toekomstgerichte en duurzame werkomgeving.

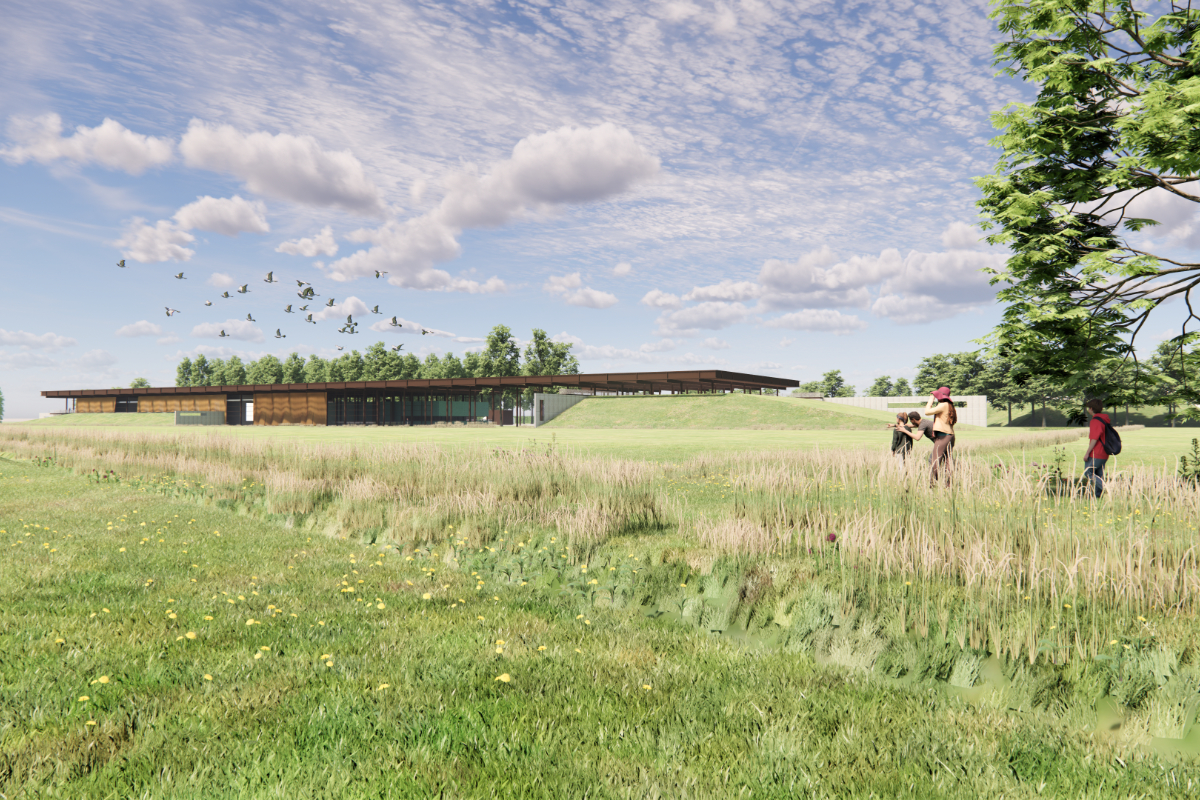

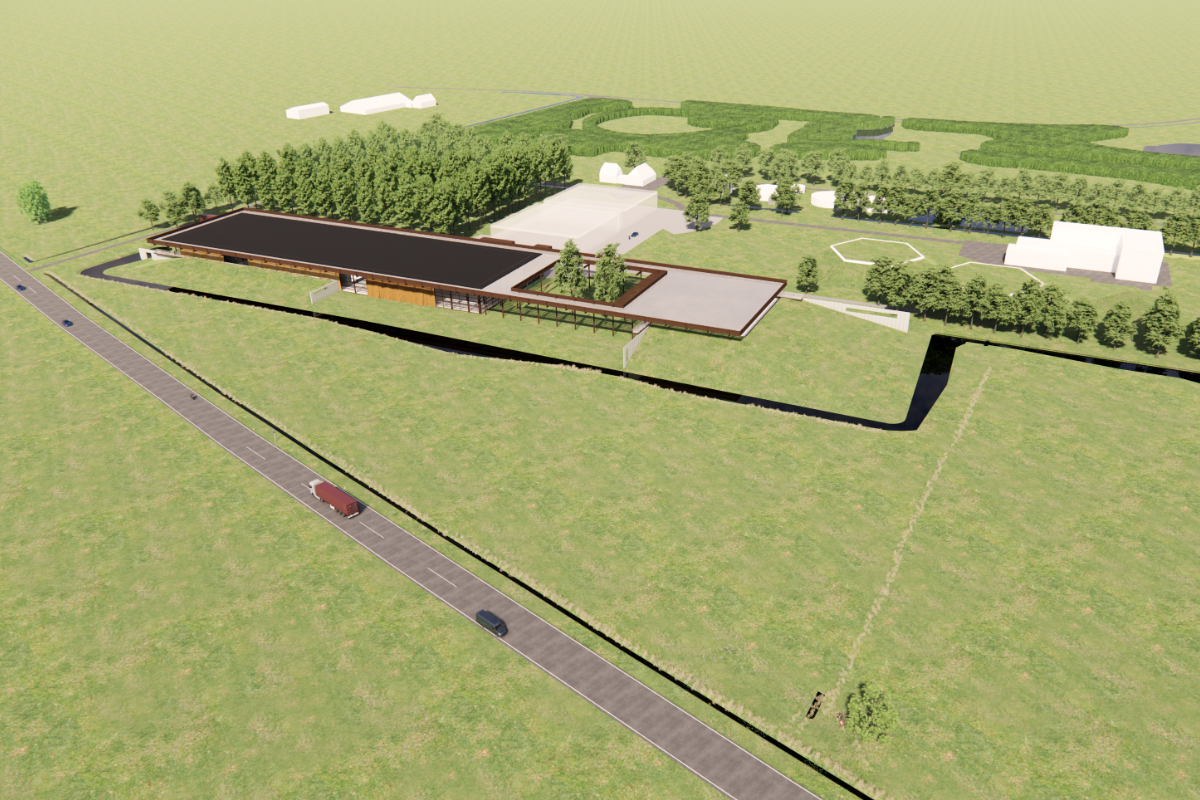

Voor een subtiele landschappelijke inpassing zijn het filtergebouw met de pompenruimte, bewust gescheiden van het bassin. Waardoor de boerenhoeve Fikkersdries zichtbaar wordt vanaf de provinciale weg. Bovendien is de grond van de uitgravingen voor de kelders gebruikt om het gebouw deels in te bedden, waardoor het paviljoen op natuurlijke wijze opgaat in en verweeft met het landschap. De integrale benadering versterkt en respecteert het historische karakter en de ecologische aspecten van de locatie.

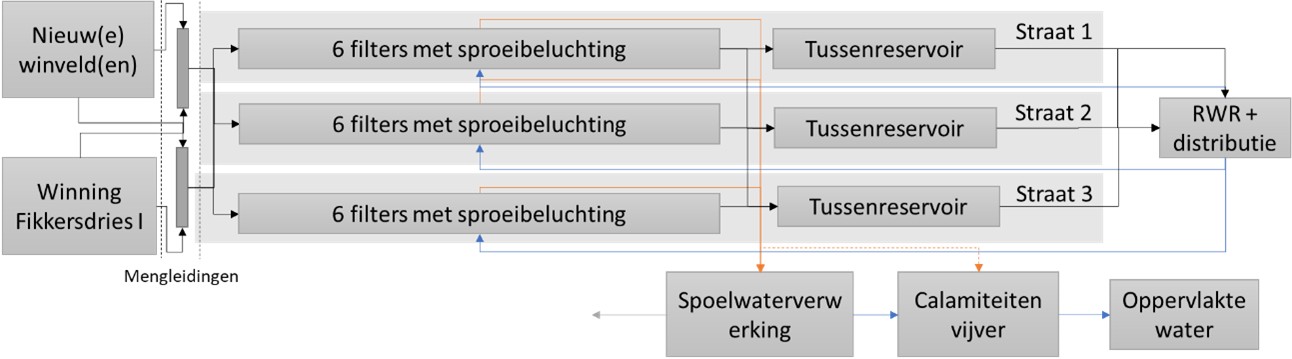

Het procesflow diagram voor de zuivering van Fikkersdries

Op basis van de ruwwaterkwaliteit wordt het ruwe water voorafgaand aan de zuivering goed gemengd. Het wingebied van Fikkersdries beschikt over 13+3 winputten die water winnen uit het 2e watervoerende pakket, dit is op een diepte van 75m in de grond. Voor de 6 nieuwe winputten is de exacte winning nog onbekend Dit ruwwater wordt door een onderwaterpomp verpompt richting de productielocatie.

Vervolgens wordt het ruwwater verdeeld over de straten & filters. Het ruwwater wordt belucht door middel van versproeiing en vervolgens gefilterd. Er kan onvoldoende in de hoogte worden gebouwd en er moet aangesloten worden op bestaande reinwaterkelders. Daarom is er na de filtratiestap een pompfase nodig om het water in de reinwaterkelders te krijgen. Hiervoor worden tussenreservoirs gebruikt met een pompfase. De tussenreservoirs dienen ook voor de flexibiliteit voor het mengen van het filtraat en/of als er een extra processtap nodig is.

Materialisatie: duurzaam en circulair

Het gebouw is ontworpen volgens het principe “less is more”. Beton, dat noodzakelijk is voor de waterzuiveringsprocessen, wordt alleen toegepast waar het functioneel vereist is. De overige onderdelen zijn opgebouwd uit circulaire materialen zoals staal, glas en hout. Het stalen skelet is volledig demontabel, net als de gevelsystemen en dakrand.
De thermische massa van het beton en de constante waterstroom zorgen voor een stabiele temperatuur, waardoor isolatie overbodig is. De overstekende dakranden weren de zomerse zon, terwijl de winterzon vrij spel krijgt, wat bijdraagt aan een energiezuinig ontwerp. Daarbovenop levert het riante dak vol zonnepanelen energie voor circa 240 huishoudens.
